Овај водич објашњава како функционишу транспортне траке од челичне ужади, где се користе, које су спецификације најважније и како индустријски купци могу донети информисане одлуке о куповини које подржавају дугорочну оперативну поузданост.
A општа транспортна трака од челичне ужадикористи уздужне челичне гајтане уграђене у гуму да обезбеде високу затезну чврстоћу и ниско издужење за захтевно руковање расутим материјалом. Његова погодност зависи од радне напетости транспортера, димензија траке, карактеристика материјала, услова околине и начина спајања. Исправна спецификација, професионална инсталација и превентивно одржавање помажу у смањењу непланираних застоја и побољшању радног века.
Преглед чланка
- Шта је транспортна трака општег челика?
- Главне компоненте и конструкција
- Кључне предности за индустријске операције
- Уобичајене индустријске примене
- Како одабрати прави појас
- Челични ужад у односу на транспортне траке од тканине
- Одржавање и решавање проблема
- Разумевање укупних трошкова власништва
- Како проценити добављача каиша
- Често постављана питања
- Закључак и контакт информације

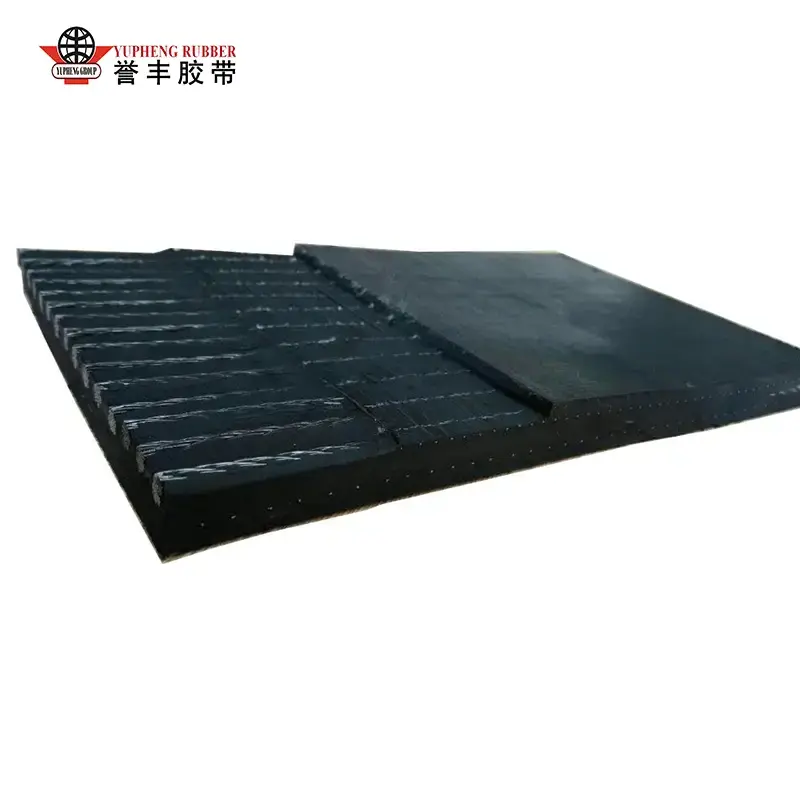

1. Шта је транспортна трака општег челика?
Општа транспортна трака од челичне ужади је гумена транспортна трака ојачана челичним ужадима високе чврстоће распоређеним уздужно кроз труп. Ови каблови носе примарно затезно оптерећење, док околна гума штити арматуру и помаже у преносу сила кроз структуру појаса.
За разлику од транспортних трака ојачаних тканином, које се ослањају на текстилне слојеве за затезну чврстоћу, траке од челичне ужади користе челичне сајле за подршку захтевним условима рада. Ова конструкција је посебно корисна када транспортер мора да транспортује тешке материјале на велике удаљености или да ради под високим затезањем траке.
Термин "опште" се обично односи на траку намењену уобичајеним индустријским транспортним обавезама, а не на специјализовану примену са изузетним захтевима. Ипак, тачно значење зависи од класификације производа произвођача и спецификација договорених за пројекат.
Како ради појас?
Када погон транспортера примењује силу, челичне ужади преносе уздужну напетост дуж траке. Гумени поклопци додирују транспортовани материјал, ременице и потпорне компоненте. Како појас циркулише, његово ојачање одржава носиву структуру док је гума штити од хабања и излагања околини.
Комплетан систем транспортера мора бити пројектован као целина. Каиш високе чврстоће не може да надокнади неадекватно димензионисање ременице, погрешну напетост, лош распоред оптерећења или лоше конструисан спој.
2. Главне компоненте и конструкција
Разумевање конструкције појаса помаже купцима да идентификују спецификације које утичу на издржљивост, радну стабилност и захтеве за одржавањем.
2.1 Ојачање челичним каблом
Уздужне челичне ужади обезбеђују главну затезну чврстоћу појаса и помажу у ограничавању издужења под оптерећењем. Њихова конструкција, пречник, размак и карактеристике везивања морају бити прикладни за захтевану оцену траке и услове рада.
За системе високог напона, интегритет кабла је посебно важан. Оштећења или корозија унутар арматуре могу смањити структурну поузданост појаса чак и када спољна гума изгледа релативно нетакнута.
2.2 Језгро и гума за везивање
Гума која окружује челичне ужад помаже у одржавању њиховог положаја, преноси напрезање и штити арматуру од влаге и корозије. Поуздано приањање између челика и гуме је од суштинског значаја јер раздвајање може омогућити да пропадање напредује унутар појаса.
2.3 Гума горњег поклопца
Горњи поклопац је окренут према транспортованом материјалу и изложен је хабању, резању, удару и другим радним напонима. Његов састав и дебљина треба да одражавају величину, облик, температуру и карактеристике површине материјала.
2.4 Гума доњег поклопца
Доњи поклопац иде преко ременица и ланаца. Мора да издржи поновљено савијање и трење док штити унутрашњу арматуру. Избор поклопца треба да узме у обзир распоред ременице транспортера, радну брзину и услове оптерећења.
2.5 Ивице и спојеви појаса
Рубови појаса штите труп од спољашњег излагања, док спој спаја делове појаса у непрекидну петљу. У системима челичне ужади, дизајн и израда спојева су посебно важни јер спој мора да пренесе значајна затезна оптерећења без угрожавања арматуре.
| Компонента | Главна функција | Шта купци треба да провере |
|---|---|---|
| Челичне гајтане | Носите уздужна затезна оптерећења | Оцена чврстоће, распоред каблова и конструкција |
| Језгро гуме | Повежите и заштитите арматуру | Адхезија и компатибилност са радним окружењем |
| Горњи поклопац | Отпорност на хабање и оштећења материјала | Дебљина, отпорност на хабање и посебни захтеви за смесу |
| Доњи поклопац | Заштитите труп током циркулације траке | Отпорност на хабање и погодност за систем ременица |
| Сплице | Повежите делове појаса у непрекидну петљу | Заједнички дизајн, процедура уградње и захтеви за инспекцију |
3. Кључне предности за индустријске операције
3.1 Висока затезна чврстоћа за тешка оптерећења
Ојачање челичне ужади подржава транспортне апликације високе напетости које могу премашити практичне могућности конвенционалних текстилних трака. Ово га чини вредном опцијом за континуирано кретање тешких расутих материјала кроз захтевна индустријска окружења.
3.2 Мало издужење и стабилан рад
Појасеви од челичне ужади генерално показују ниже уздужно издуживање од упоредивих каишева од тканине под сличним радним условима. Мање издужење може помоћи у смањењу захтева за навлачење и поједноставити управљање напетостима, иако стварни дизајн и даље мора да узме у обзир еластично истезање, услове уградње и радна оптерећења.
3.3 Погодност за транспорт на велике удаљености
Дуге руте транспортера могу створити значајну напетост и изазове одржавања. Исправно одређен каиш од челичне ужади може подржати транспорт на велике удаљености док истовремено смањује потребу за компензацијом прекомерног растезања каиша.
3.4 Подршка за континуирано руковање материјалом
Рударство, производња цемента и лучки рад често зависе од непрекидног протока материјала. Када су конструкција траке, спој поклопца, спој и структура транспортера правилно усклађени, систем челичне ужади може допринети поузданом раду и предвидљивом планирању одржавања.
3.5 Потенцијал за ниже трошкове животног циклуса
Почетна набавна цена је само један део цене покретне траке. Смањена учесталост замене, мања изложеност застојима и ефикасно одржавање могу учинити одговарајуће одабрани каиш од челичне ужади економски атрактивним током његовог радног века.
Ове погодности нису аутоматске. Стварни резултати зависе од квалитета траке, дизајна транспортера, тачности уградње, услова руковања материјалом и дисциплине одржавања.
4. Уобичајене индустријске примене
Опште транспортне траке од челичне ужади се обично разматрају за индустријске системе који захтевају висок капацитет затезања, контролисано издуживање и поуздан транспорт расутих материјала.
Рударство и прерада минерала
Рударске операције користе транспортне траке за транспорт угља, гвоздене руде, руде бакра, дробљеног камена и других екстрахованих материјала. Конструкција од челичне ужади може бити погодна за дуге руте транспорта и апликације са великим оптерећењем, где су напетост каиша и радни континуитет главни фактори.
Цемент и грађевински материјали
Фабрике цемента и агрегати раде са кречњаком, клинкером, песком, шљунком и сродним материјалима. Избор траке треба да узме у обзир абразију, величину честица, утицај оптерећења и температуру материјала. Када се ради о врућим материјалима, можда ће бити потребан поклопац отпоран на топлоту са одговарајућом оценом него стандардна смеша опште намене.
Луке и терминали за расути терет
Луке користе транспортне системе за премештање расутих терета између складишта, опреме за обраду и објеката за утовар или истовар бродова. Дуги радни сати и велике количине материјала чине поузданост траке важном за одржавање протока и смањење прекида у раду.
Производња електричне енергије и тешка индустрија
Електране, челичане и друга индустријска постројења користе транспортне системе за транспорт горива, сировина и расутих производа везаних за производњу. У зависности од дужности, купци ће можда морати да узму у обзир отпорност на ватру, отпорност на топлоту или друга својства специфична за примену.
Ускладите појас са радним окружењем
- Абразивни материјали:Дајте предност одговарајућој смеси за покривање отпорном на хабање.
- Велике или оштре грудвице:Процените енергију удара, отпорност на сечење, висину оптерећења и дизајн тачке преноса.
- Врући материјали:Проверите захтеве за континуирану и вршну температуру у односу на изабрано једињење.
- Влажна или корозивна окружења:Процените заштиту ивица, интегритет поклопца, везивање кабла и изложеност корозији.
- Подземне или опасне инсталације:Потврдите применљиве захтеве заштите од пожара, антистатичности и регулаторних захтева.
5. Како одабрати праву транспортну траку од општег челичног ужади
Одабир исправног каиша почиње разумевањем система транспортера, а не одабиром производа на основу цене или једне оцене чврстоће. Следећи фактори помажу купцима да припреме јасну техничку спецификацију.
5.1 Одредите потребну оцену затезања
Појасеви од челичне ужади се често класификују коришћењем СТ оцена, које изражавају номиналну затезну чврстоћу каиша у Н/мм. Захтевана оцена зависи од израчунате максималне радне напетости, геометрије транспортера, услова покретања и заустављања, фактора сигурности и релевантног стандарда пројектовања.
Немојте претпостављати да виша оцена аутоматски даје бољу вредност. Непотребно висока оцена може повећати трошкове и може увести разматрања дизајна која укључују крутост ремена, пречник ременице и захтеве за уградњу.
5.2 Потврдите ширину и дужину појаса
Ширина траке мора одговарати потребном протоку, величини грудве материјала, распореду утовара и структури транспортера. Дужина траке треба да се одреди на основу стварног распореда транспортера, укључујући распоред намотавања и захтеве за спајање.
5.3 Изаберите одговарајућу класу покривања
Избор поклопца треба да одражава стварни материјал и радно окружење. Отпорност на абразију опште намене може бити довољна за неке примене, док друге захтевају специјализована једињења за управљање топлотом, нафтом, хемикалијама, ризицима везаним за пламен или изузетним утицајем.
5.4 Проверите пречнике ременице и геометрију транспортера
Пречник ременице, затегнутост каиша, прелазно растојање, распоред жлебова и конфигурација празног хода утичу на то како се каиш савија и покреће. Ове факторе треба проверити у односу на техничке препоруке произвођача и одобрени дизајн транспортера.
5.5 Планирајте методу спајања
Транспортне траке од челичне ужади обично захтевају правилно пројектоване вулканизоване спојеве. Дизајн споја, материјали, припрема кабла, услови очвршћавања и стручност техничара утичу на перформансе зглоба. Потврдите процедуру уградње пре него што наручите појас, посебно за удаљена места где је тешко набавити специјалну опрему.
5.6 Узмите у обзир еколошке и безбедносне захтеве
Варијације температуре, влага, прашина, изложеност хемикалијама, време на отвореном и безбедносна правила специфична за локацију могу утицати на избор производа. Ако пројекат захтева усклађеност са одређеним стандардом, идентификујте применљиво издање и критеријуме прихватања у спецификацији набавке.
5.7 Припремите комплетну контролну листу за куповину
- Дужина транспортне траке, висина, брзина и радни распоред.
- Потребна пропусност и максимална величина грудве материјала.
- Потребна оцена затезања и ширина појаса.
- Дебљине горњег и доњег поклопца и састави.
- Температура материјала, влага, абразивност и излагање хемикалијама.
- Пречници ременица, распоред намотавања и услови оптерећења.
- Дизајн спајања, локација уградње и расположиви ресурси за одржавање.
- Потребна испитивања, инспекцијска документација и важећи стандарди.
- Количина поруџбине, одредиште испоруке, време испоруке и захтеви за резервним каишем.
Пружање ових информација помаже произвођачу да процени техничку компатибилност и припреми тачнију понуду.
6. Челични ужад у односу на транспортне траке од тканине
Транспортне траке од челичне ужади и тканине служе за важне индустријске сврхе. Одговарајући избор зависи од оптерећења, дужине транспортера, механичког дизајна, услова околине и укупних трошкова власништва.
| Фактор поређења | Транспортна трака од челичне ужади | Транспортна трака за тканине |
|---|---|---|
| Појачање | Уздужне челичне гајтане | Слојеви за ојачање текстила |
| Капацитет затезања | Погодно за апликације са високим напоном | Погодно за широк спектар апликација од лаких до тешких оптерећења |
| Издужење | Генерално ниска под радном напетошћу | Зависи од конструкције тканине и дизајна каиша; генерално виши |
| Преношење на велике удаљености | Често се преферира за дуге руте са високим напоном | Погодно када се може управљати потребном оценом и издужењем |
| Спајање | Обично захтева специјализовано вулканизовано спајање | Опције спајања зависе од конструкције и примене |
| Почетни трошак | Може бити више, у зависности од спецификације | Може бити економичнији за мање захтевне послове |
| Типичан фактор одлуке | Висока напетост, дуги путеви и мали захтеви за издужењем | Флексибилност апликације и одговарајуће перформансе по конкурентној цени |
За кратак транспортер са умереним оптерећењем, трака од тканине може бити економичније решење. За транспортер са великим растојањем, конструкција од челичне ужади може понудити предности које оправдавају додатне трошкове куповине и инсталације. Инжењерски прорачуни треба да одреде коначан избор.
7. Одржавање и решавање проблема
Чак и добро израђена трака може прерано да поквари ако је транспортер погрешно поравнат, материјал се накупи око ременица или оштећење остане непримећено. Документовани програм превентивног одржавања помаже да се идентификују проблеми у развоју пре него што изазову веће сметње.
7.1 Редовно проверавајте појас
Прегледајте горњи и доњи поклопац, ивице, тачке утовара, подручја пражњења и доступне делове за спајање. Потражите посекотине, абнормално хабање, изложено појачање, одвајање поклопца, неуобичајене деформације и знаке контаминације материјала.
7.2 Праћење појаса монитора
Упорно погрешно увлачење може оштетити ивице каиша и изазвати просипање материјала. Проверите поравнање ременице, стање празног хода, расподелу оптерећења и накупљање материјала. Избегавајте исправљање проблема путем произвољних подешавања без идентификовања основног узрока.
7.3 Заштитите тачке утовара и трансфера
Велике грудве које падају са превелике висине могу оштетити поклопце и потенцијално утицати на унутрашње каблове. Одговарајућа геометрија жлијеба, ударни лежајеви, правилно подешене заштитне летвице и контролисан проток материјала помажу у смањењу концентрисаног удара и спречавању да се материјал заглави у појасу.
7.4 Пажљиво одржавајте спојеве
Спојнице заслужују посебну пажњу јер се дефекти у зглобу могу развити у озбиљне кварове под сталним затезањем и савијањем. Прегледајте има ли одвајања ивица, пукотина, необичних избочина и видљивих оштећења. Ако се сумња на квар, договорите компетентну техничку процену пре него што каиш вратите захтевном сервису.
7.5 Користите одговарајућу технологију инспекције
Визуелни прегледи не могу открити сваки унутрашњи недостатак. За критичне инсталације челичне ужади, одговарајуће методе инспекције без разарања, укључујући инспекцију електромагнетног кабла где је то прикладно, могу помоћи у идентификацији унутрашњег оштећења жице или корозије која можда није видљива на површини.
7.6 Рано решите уобичајене проблеме
| Уочени проблем | Могући узроци | Препоручени одговор |
|---|---|---|
| Неравномерно трошење ивица | Погрешно праћење, неусклађеност структуре или неравномерно оптерећење | Прегледајте поравнање, клизнике, услове оптерећења и праћење каиша |
| Брзо хабање поклопца | Нетачан ниво поклопца, прекомерна абразија или лош дизајн тачке преноса | Прегледајте својства материјала и спецификацију поклопца |
| Одвајање спојева | Дефекти везивања, неправилно очвршћавање или превелики радни напон | Зауставите и процените појас у складу са безбедносним процедурама на локацији |
| Сумња на оштећење кабла | Удар, продирање, корозија или замор | Организујте квалификовану инспекцију и одговарајуће испитивање без разарања |
| Проливање материјала | Лоше поравнање утовара, неадекватни оквир или погрешно увлачење | Исправна тачка преноса и услови рада каиша |
Подсетник о безбедности:Инспекција, чишћење и поправка треба да прате процедуре изолације и закључавања локације. Никада немојте посезати у покретну покретну опрему или покушавати да поправите док систем ради.
8. Разумевање укупних трошкова власништва
Поређење транспортних трака искључиво по набавној цени може довести до већих трошкова током радног века опреме. Кориснији приступ разматра набавку, инсталацију, рад, одржавање и замену заједно.
Кључни фактори трошкова
- Цена куповине:Димензије каиша, оцена затезања, смеша за покривање и захтеви за прилагођавање.
- Цена инсталације:Транспорт, опрема за руковање, радна снага и специјализовани ресурси за спајање.
- Трошкови одржавања:Рутинске инспекције, поправке, надзор и замена компоненти.
- Изложеност застоја:Губитак производње, одложене испоруке и прекид повезаних процеса.
- Планирање замене:Доступност резервног каиша, рокови испоруке и приступ техничкој подршци.
На пример, каиш са вишом почетном ценом може понудити бољу вредност ако одговара радној обавези и смањује непланиране застоје. Супротно томе, скуп каиш са неодговарајућим поклопцем или лоше изведен спој може дати разочаравајуће резултате.
Да бисте поштено упоредили понуде, затражите доследне техничке спецификације и процените предложени каиш у односу на исте услове рада, захтеве инспекције, услове испоруке и очекиване потребе одржавања.
9. Како проценити добављача транспортне траке са челичним ужадом
Избор добављача није само куповина. Способност произвођача да разуме апликацију, потврди техничке детаље, одржи конзистентност производа и обезбеди поуздану документацију може утицати на исход целог пројекта транспортера.
Прегледајте техничку способност
Питајте да ли добављач може да процени потребну оцену затезања, димензије каиша, мешавину поклопца, распоред ременица и захтеве за спајање. Техничке препоруке треба да буду у складу са оперативним подацима које дате.
Захтевајте релевантну документацију о квалитету
У зависности од пројекта, документација може укључивати спецификације производа, извештаје о испитивању, идентификацију материјала, записе о инспекцији и декларације о усклађености са договореним стандардима. Потврдите који су документи доступни за тачну конструкцију појаса која се цитира.
Проверите конзистентност производње
Разговарајте о процедурама контроле квалитета за постављање челичне ужади, везивање гуме, димензије поклопца, готову инспекцију каиша и следљивост производа. За критичне пројекте, разјасните критеријуме прихватања пре почетка производње.
Потврдите испоруку и подршку након продаје
Пројекти транспортера на великим удаљеностима могу захтевати пажљиву координацију распореда производње, отпреме, инсталације и пуштања у рад. Питајте о роковима испоруке, паковању, техничкој комуникацији, планирању резервних каиша и доступности одговарајућих упутстава за спајање.
Радите са јасном техничком спецификацијом
Пре поруџбине, уверите се да се обе стране слажу о оцени каиша, ширини, дужини, дебљини поклопца, степену покривача, важећим стандардима, захтевима за тестирање и условима испоруке. Детаљна спецификација смањује неспоразуме и олакшава упоређивање понуда добављача.
За индустријске купце, поуздана одлука о извору комбинује прикладност производа, транспарентну документацију, доследну производњу и подршку која одговара стварним захтевима пројекта.
10. Често постављана питања
1. За шта се користи транспортна трака општег челика?
Користи се за транспорт расутих материјала у захтевним применама где су важна висока затезна чврстоћа и мало издужење. Типичне индустрије укључују рударство, производњу цемента, луке, прераду минерала и тешку производњу.
2. Које су главне предности транспортне траке од челичне ужади?
Главне предности укључују висок капацитет затезања, ниско уздужно издужење, погодност за транспорт на велике удаљености и способност да подржи рад у тешким условима када је исправно специфициран и инсталиран.
3. Како да изаберем исправну оцену појаса од челичне ужади?
Почните са израчунатом радном напетошћу транспортера, потребним сигурносним факторима, геометријом, условима покретања и заустављања и важећим стандардом дизајна. Нека квалификовани инжењер или произвођач потврди оцену у односу на комплетну спецификацију система.
4. Да ли је транспортна трака од челичне ужади боља од траке од тканине?
Не у свакој апликацији. Појасеви од челичне ужади су често корисни за системе високе напетости и велике удаљености, док траке од тканине могу бити економичније и погодне за краће или мање захтевне транспортне задатке. Најбоља опција зависи од инжењерских захтева.
5. Који гумени поклопац да изаберем?
Изаберите поклопац према хабању, удару, температури, изложености уљу или хемикалијама и безбедносним захтевима специфичним за локацију. Поклопац опште намене може бити прикладан за уобичајене услове, али специјализована окружења могу захтевати наменску смешу.
6. Како се спајају транспортне траке од челичне ужади?
Појасеви од челичне ужади се обично спајају помоћу конструисаних вулканизованих спојева. Распоред каблова, материјали за спајање, припрема површине, параметри очвршћавања и израда морају да прате одобрену процедуру за конкретну конструкцију каиша.
7. Како могу да идентификујем унутрашње оштећење челичне ужади?
Нека унутрашња оштећења се не могу идентификовати само визуелним прегледом. Редовне површинске инспекције треба да буду допуњене одговарајућим методама недеструктивне инспекције када то захтевају критичност појаса, радно окружење и план одржавања.
8. Како могу продужити радни век транспортне траке?
Користите исправну спецификацију каиша и поклопца, одржавајте правилно поравнање и затегнутост, контролишите утицај оптерећења, спречите накупљање материјала, прегледајте спојеве, одмах поправите оштећења и успоставите документовани распоред превентивног одржавања.
9. Које информације треба да наведем када тражим понуду?
Наведите потребну стопу затезања, ширину и дужину траке, дебљину и класу поклопца, карактеристике материјала, радну температуру, распоред транспортера, пречнике ременица, потребне стандарде, количину поруџбине, одредиште испоруке и све посебне захтеве за уградњу.
10. Да ли се транспортна трака од челичне ужади може прилагодити за одређени пројекат?
Конфигурације специфичне за пројекат могу бити доступне у зависности од могућности произвођача. Купци треба да разговарају о потребним димензијама, отпорности на затезање, смешама гуме, условима околине, техничкој документацији и изводљивости производње пре него што потврде наруџбу.
11. Закључак: Изградња поузданијег транспортног система
Транспортна трака од општег челичног ужади може бити ефикасно решење за транспорт материјала за тешке услове када су од суштинског значаја висока затезна чврстоћа, мало издужење и поуздан рад. Његове перформансе, међутим, зависе од комплетног система: дизајна арматуре, избора гуменог поклопца, геометрије транспортера, квалитета спајања, праксе уградње и превентивног одржавања.
За тимове за набавку и пројектне инжењере, најефикаснији приступ је да се прво дефинишу стварни услови рада, упореде производи са доследном техничком спецификацијом и процене дугорочни трошкови власништва, а не само набавна цена.
Кингдао Зхонгие Иуфенг Тапе Цо., Лтд. може бити укључено у процену вашег добављача када набављате решења за транспортне траке од челичне ужади. Разговарајте о захтевима вашег пројекта са компанијом да бисте потврдили прикладност производа, доступне спецификације, документацију о квалитету и аранжмане испоруке.
Тражите одговарајућу транспортну траку од челичне ужади?
Сваки транспортни пројекат има своје оперативне изазове. Поделите детаље ваше апликације, потребне спецификације каиша и захтеве за испоруку како бисте помогли у идентификацији одговарајућег решења за ваш систем руковања индустријским материјалом.
КонтактКингдао Зхонгие Иуфенг Тапе Цо., Лтд. да разговарате о вашим захтевима у вези са транспортном траком од челичне ужади, затражите информације о производу и истражите опције за ваш следећи пројекат.
