Фабрика транспортних ваљака Директно са великим капацитетом оптерећења и глатком ротацијом

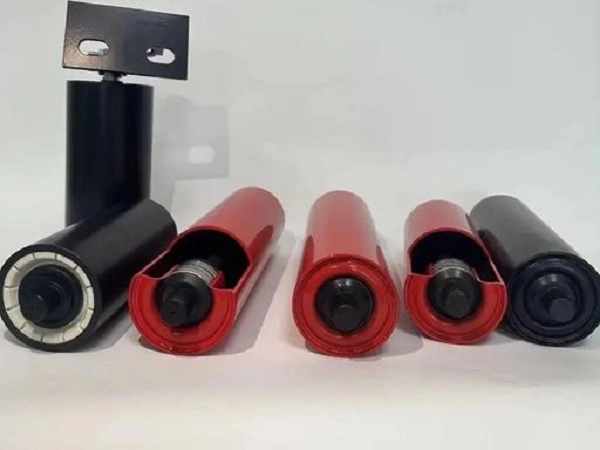

ИУФЕНГТранспортни ваљак, такође познат као идлер транспортера, је носива и водећи компонента која се користи у системима тракастих транспортера. Подржава појас са оптерећењем, смањује отпор трчању и помаже у одржавању стабилног кретања каиша током континуираног транспорта материјала.

ИУФЕНГ производи индустријске ваљцикоришћењем челичних цеви дебелих зидова, чврстих вратила, прецизних лежајева и вишеслојних заптивних структура. Асортиман производа обухвата стандардне челичне ваљке, ХДПЕ антикорозивне ваљке, ПУ ударне ваљке, ваљке за корито, повратне ваљке, самоподешавајуће ваљке и спиралне самочистеће ваљке за рударство, цемент, луке, електране, хемијска постројења и друге апликације за руковање расутим материјалом.

Конфигурацију ваљака треба изабрати према ширини траке, величини грудве материјала, утицају оптерећења, радном окружењу и структури транспортера. ИУФЕНГ обезбеђује различите пречнике, материјале кућишта, конфигурације лежајева и заптивне структуре за специфичне захтеве пројекта.

Врсте ваљака према радним условима

Материјал шкољке и конструкцијски дизајн директно утичу на носивост ваљка, отпорност на корозију, апсорпцију удара и радни век. ИУФЕНГ нуди неколико конструкција ваљака за различита окружења транспортера.

Роллер Типе	Основна карактеристика	Применљиво радно стање
Транспортни ваљак од угљеничног челика	Висока носивост, јака отпорност на ударце и стабилни оперативни трошкови	Рударство, цементаре, термоелектране и транспорт тешких расутих материјала
ХДПЕ пластични транспортни ваљак	Лаган, без рђе, отпоран на киселине и алкалије са ниском буком при раду	Приобалне луке, хемијска постројења и влажна окружења отвореног рударства
ПУ заостали ударни ваљак	Еластични ПУ одбојни прстенови апсорбују ударце материјала и смањују оштећење каиша	Тачке пражњења дробилице и подручја за утовар материјала са високим ударима

Ваљци од угљеничног челика се обично користе за транспорт у тешким условима због своје структурне чврстоће. ХДПЕ ваљци су погоднији тамо где су корозија, слани спреј или излагање хемикалијама. ПУ ударни ваљци су постављени на местима утовара где велики или оштри материјали могу створити концентрисане ударне силе на транспортној траци.

Спецификације ваљака за различите системе транспортера

ИУФЕНГ испоручује стандардне спољне пречнике ваљака од 76, 89, 108, 114, 133, 168, 194 и 219 мм. Ваљци се могу ускладити са ширинама транспортних трака од приближно 500–2400 мм, са дужином ваљка и дебљином зида који су доступни према цртежима оквира транспортера и захтевима оптерећења.

Асортиман ваљака је компатибилан са уобичајеним ДТИИ и ТД75 транспортним структурама и може се користити са транспортним тракама од тканине, транспортним тракама од челичне ужади, бочним транспортним тракама и транспортним тракама за цеви.

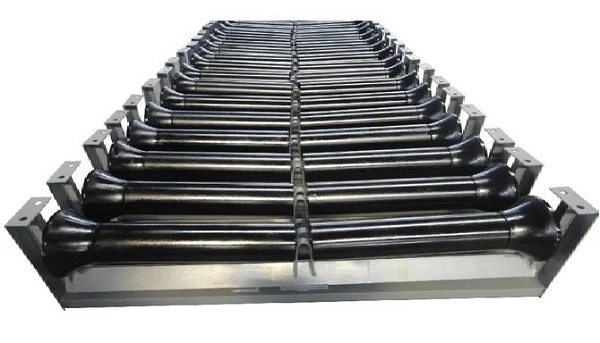

Конфигурације

Роллер Царриинг Роллер

Сет ваљака за корито обично користи три ваљка да формира корито за ношење од 30°, 35° или 45°. Подржава натоварени горњи појас и помаже у одржавању потребног облика појаса за транспорт угља, песка, кречњака и других расутих материјала.

ПУ заостали ударни ваљак

ПУ еластични прстенови су постављени око тела ваљка да апсорбују енергију удара на местима оптерећења материјала. Ово смањује концентрисани утицај на транспортну траку и погодно је за испуштање из дробилице и друге апликације са високим падовима.

Самопоравнавајући ваљак

Самоподешавајући ваљци користе водеће ваљке са обе стране да помогну у исправљању одступања траке током рада. Обично се постављају на дугачке транспортне линије где је континуирано поравнање траке важно за смањење цурења материјала и хабања ивица.

Повратни паралелни ваљак

Повратни ваљак подржава неоптерећени доњи каиш док се креће назад према погонском делу. Стандардни паралелни ваљци се могу користити за конвенционалне повратне секције, док В-тип повратни аранжмани могу пружити додатну подршку за праћење траке.

ХДПЕ антикорозивни ваљак

ХДПЕ шкољка не рђа као конвенционални угљенични челик и пружа отпорност на слани спреј, влагу и одабране хемијске медије. Погодан је за приобалне терминале, хемијска постројења и друга корозивна радна окружења.

Спирални ваљак за самочишћење

Површина спиралног ваљка помаже у уклањању лепљиве глине, мокрог песка и других материјала који се могу залепити за каиш. Овај дизајн може смањити акумулацију материјала око ваљка и смањити ризик од заглављивања ваљка у мокрим транспортним апликацијама.

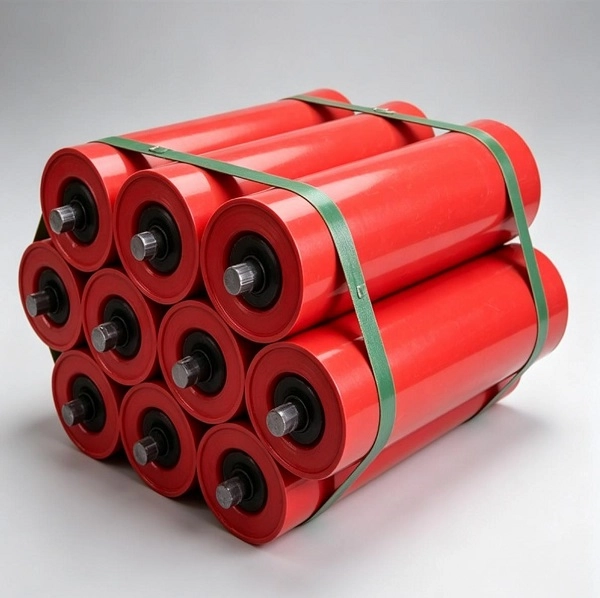

Материјали и структура ваљака

ИУФЕНГ бира омотач ваљка, вратило, лежај и заптивне компоненте према очекиваном оптерећењу и радном окружењу. Комбинација ових компоненти одређује отпор кретању ваљка, перформансе заптивања и век трајања.

Роллер Схелл

Ваљци од угљеничног челика могу користити челичну цев К235, док ХДПЕ ваљци користе необичан ХДПЕ материјал. Конструкција шкољке од нерђајућег челика 304 је такође доступна за апликације које захтевају додатну отпорност на корозију.

Роллер Схафт

45# чврста хладно вучена челична осовина се користи за стандардне тешке конструкције. Чврста осовина пружа отпорност на савијање и деформацију под сталним оптерећењем.

Беаринг

Куглични лежајеви са дубоким жљебовима са Ц3 зазором се користе да подрже глатку ротацију. Домаћи лежајеви високе прецизности и увезени СКФ или ФАГ лежајеви могу се одабрати према захтевима пројекта.

Систем заптивања

Ваљак може да користи вишеканалну најлонску структуру лавиринта у комбинацији са гуменим контактним заптивкама. Аранжман заптивања је дизајниран да смањи улазак прашине и воде у шупљину лежаја и задржи маст за подмазивање око лежаја.

Прилагођене опције ваљка

Различити пројекти транспортера захтевају различите димензије и конфигурације ваљака. ИУФЕНГ може прилагодити ваљак према ширини појаса, димензијама рама, карактеристикама материјала и условима околине.

Материјал шкољке

Доступне опције укључују угљенични челик К235, ХДПЕ и нерђајући челик 304 за различите захтеве оптерећења и корозије.

Површинска обрада

Површинске опције укључују електростатичко премазивање прахом, топло цинковање и потпуно ПУ заостајање. Одговарајући третман се може изабрати у складу са захтевима за корозијом, ударом и сервисом.

Заптивна структура

Двоструке и троструке композитне структуре за заптивање лавиринта доступне су за апликације са различитим нивоима изложености прашини и води.

Беаринг Цонфигуратион

Домаћи лежајеви високе прецизности или увезени СКФ/ФАГ Ц3 лежајеви могу се специфицирати према потребним оперативним перформансама и буџету пројекта.

Посебни услови рада

Нискотемпературне, ватроотпорне и антистатичке конфигурације ваљака могу се испоручити за специјализовано подземно рударство и друга захтевна окружења.

Подржавајући прибор

ИУФЕНГ такође може да испоручи одговарајуће држаче и потпорне рамове у складу са структуром транспортера, поједностављујући усклађивање компоненти током инсталације система.

Перформансе ваљка за континуирани рад

Ваљци транспортера раде непрекидно док трака ради, тако да су заштита лежаја, отпор ротације и концентричност важни при куповини. ИУФЕНГ користи контролисане процесе обраде и монтаже како би одржао конзистентну геометрију ваљака и перформансе трчања.

Перформанце Итем	Стандардни захтев	Тест Стандард
Коефицијент отпора ротације	≤0,008	ИСО 15365
Степен продирања прашине и воде	ИП65	ИП Тест Стандард
Називни радни век оптерећења	≥30.000 радних сати	Тест фабричког убрзаног старења
Концентричност шкољке ваљка	≤0,5 мм	Тест индикатора бирања
Беаринг Анти-Агинг Тиме	≥5.000 х високотемпературни тест	Интерни лабораторијски тест
Аксијално статичко оптерећење	1,5 пута номинално оптерећење без деформације	Испитивање статичког притиска

Стварне перформансе зависе од пречника ваљка, дебљине шкољке, избора лежаја, оптерећења, брзине траке и радног окружења. Подаци о фабричком тестирању могу се обезбедити према изабраној конфигурацији ваљка.

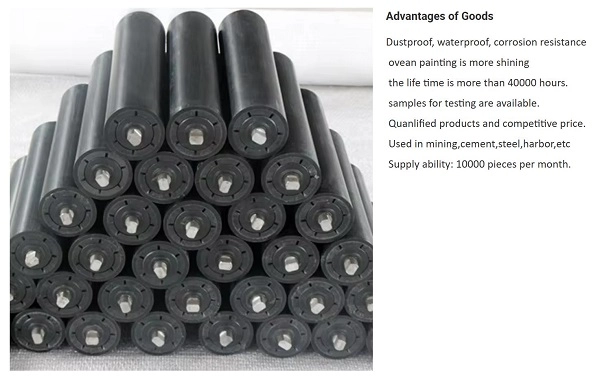

Контрола квалитета и стандарди производње

ИУФЕНГ транспортни ваљци се производе у складу са применљивим захтевима транспортне опреме и релевантним међународним и националним стандардима, укључујући ЦЕМА, ГБ/Т 10595 и ИСО 15365. Применљиви рударски и извозни производи се такође могу испоручити са одговарајућом инспекцијском и сертификационом документацијом.

Доступна документација о квалитету може укључивати ИСО 9001 сертификат управљања квалитетом, ЦЕ документацију, СГС извештаје о инспекцији сировина, документацију о тестирању безбедности рудника угља и извештаје о отпорности на ротацију фабрике и тестовима радног века, у зависности од конфигурације ваљака и одредишног тржишта.

Инспекција сировина пре монтаже

Поузданост ваљка у великој мери зависи од квалитета челичне цеви, вратила, лежајева и заптивних компоненти. ИУФЕНГ проверава улазне материјале пре него што уђу у процес монтаже како би смањио ризик од прераног квара лежаја, деформације осовине и оштећења шкољке.

Инспекција челичних цеви

Челичне цеви се проверавају на конзистентност димензија и квалитет конструкције. Инфериорне танкозидне или неодговарајуће рециклиране цеви нису прихваћене за стандардну производњу ваљака за тешке услове рада.

Инспекција осовине

Чврста вратила се проверавају у погледу димензија и тачности обраде како би се одржало исправно позиционирање лежаја и концентричност ваљака.

Инспекција лежајева

Пре монтаже лежајеви се проверавају за карактеристике ротације и применљиве захтеве перформанси.

Скупштинска инспекција

Завршени ваљци се подвргавају отпорности на ротацију и одговарајућим тестовима узорковања пре пуштања у промет. Ово помаже да се идентификују абнормални отпори при раду, проблеми са заптивачима или одступања у монтажи пре испоруке.

Примене у транспорту расутих материјала

ИУФЕНГ Роллер је дизајниран за системе транспортних трака који се користе у индустријама где је потребно континуирано руковање расутим материјалом. Тип и материјал ваљка се бирају према окружењу транспорта и структури траке.

Рударство и вађење камена

Ваљци за корито од угљеничног челика, ударни ваљци и самоподешавајући ваљци се користе за транспортне системе угља, руде, кречњака и агрегата са великим оптерећењем и великим утицајем материјала.

Цемент и грађевински материјали

Ваљци подржавају континуирани транспорт кречњака, клинкера, песка, шљунка и других абразивних материјала кроз линије за дробљење и производњу цемента.

Луке и терминали за расути терет

ХДПЕ антикорозивни ваљци се могу изабрати за приобална окружења где влага и слани спреј могу убрзати корозију конвенционалних челичних компоненти.

Цхемицал Плантс

ХДПЕ или ваљкасте конструкције од нерђајућег челика могу се размотрити тамо где су компоненте транспортера изложене влази или одабраним корозивним хемијским окружењима.

Електрична и индустријска постројења

Челични и ударни ваљци за тешке услове рада могу да подрже системе транспорта угља, пепела, шљаке и других расутих материјала у зависности од температуре и карактеристика материјала.

Инсталација и замена ваљака

ИУФЕНГ транспортни ваљци користе практичну структуру осовине и носача која омогућава рутинску инсталацију и замену без сложених модификација на раму транспортера.

Нова инсталација транспортера

Носачи носача ваљака су причвршћени на рам транспортне траке према пројектованом размаку. Осовине ваљака се затим поравнавају са отворима за монтажу носача и учвршћују одређеним клиновима или завртњима. Завршени ваљак треба да се окреће слободно без абнормалног отпора.

Замена истрошеног ваљка

Транспортер мора бити заустављен и изолован од извора напајања пре одржавања. Након уклањања компоненти за закључавање осовине, оштећени ваљак се може уклонити и заменити новом јединицом. Ротацију треба проверити пре него што се транспортер врати у рад.

Изглед ударног ваљка

За подручја утовара дробилице, три до пет група ПУ ударних ваљака може се поставити унутар приближно 5 м од тачке оптерећења како би се распоредиле ударне силе и смањило концентрисано оштећење траке.

Одговарајући производи транспортног система

ИУФЕНГ испоручује ваљке заједно са другим компонентама за руковање расутим материјалом за пројекте који захтевају координисану набавку. Одговарајући производи се могу одабрати према истом дизајну транспортера и условима рада.

Серија транспортних трака

Доступне траке укључују транспортне траке од тканине, транспортне траке од челичне ужади, транспортне траке са бочним зидовима, транспортне траке за цеви, траке са узорком и траке са грубим врхом.

Роллер Аццессориес

У складу са конфигурацијом рама транспортера могу се испоручити одговарајући носачи за корита, повратни, самоподешавајући и ударни ваљци и носачи.

Руббер Аццессориес

Гумени лимови отпорни на хабање, лајсне транспортера, лепкови за поправку и материјали за крпљење доступни су за уградњу и одржавање транспортера.

ХДПЕ цевоводни производи

ХДПЕ цеви за воду и цеви за багер могу се испоручити за потребе транспорта помоћних течности у рударским и индустријским пројектима.

Цустом Процессинг

Пречник ваљка, дебљина зида, димензије осовине и заптивна структура могу се подесити према цртежима купаца и захтевима радних услова.

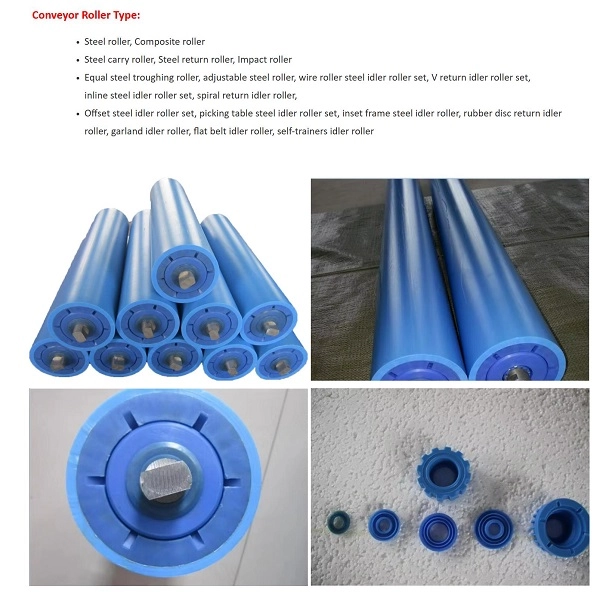

Паковање за међународну испоруку

ИУФЕНГ користи различите структуре паковања према пречнику ваљка, тежини и материјалу како би смањио колизију, влагу и оштећење површине током транспорта.

Ваљци малог пречника

Ваљци од 76, 89 и 108 мм се могу повезати са челичном жицом, опремљени заштитним поклопцима на оба краја осовине и упаковани у дрвене кутије.

Ваљци великог пречника

Тешки ваљци 168, 194 и 219 мм могу се поставити на дрвене палете, омотати заштитном пластичном фолијом и осигурати за транспорт контејнера.

ХДПЕ ваљци

ХДПЕ ваљци се могу одвојити материјалима за јастуке како би се смањио површински судар и деформација током руковања.

Захтеви за складиштење

Ваљке треба складиштити хоризонтално на палетама са препорученом висином слагања не више од 1,2 м. Складиштење на отвореном треба да користи водоотпорну облогу и избегава продужено излагање киши и директној сунчевој светлости.

Како одабрати прави транспортни ваљак

За тачан избор ваљака, купци треба да обезбеде одговарајућу ширину транспортне траке, потребан спољни пречник ваљка, тип ваљка, радно окружење, карактеристике материјала и количину поруџбине. За примену на удар, величина грудве материјала и висина оптерећења су такође важни јер одређују потребан капацитет апсорпције удара.

ИУФЕНГ може да препоручи одговарајућу конфигурацију ваљака на основу ових радних параметара и обезбеди фабричку понуду према потврђеној спецификацији.

Подршка за производњу ваљака ИУФЕНГ

ИУФЕНГ производи индустријске ваљке и сродне компоненте за руковање расутим материјалом за рударство, цемент, луке, хемијске и друге транспортне апликације. Асортиман производа обухвата стандардне челичне ваљке, ХДПЕ ваљке, ПУ ударне ваљке и специјализоване конфигурације ваљака за различите структуре транспортера.

За велике поруџбине, ИУФЕНГ обезбеђује потврду спецификације, прилагођену обраду, инспекцију сировина, фабричко тестирање, извозно паковање и техничку подршку. Транспортни ваљци се такође могу испоручити заједно са транспортним тракама, конзолама, гуменим прибором и ХДПЕ цевоводним производима за координирану набавку пројекта.

Затражите понуду за ваљак

Да бисте добили тачну понуду, наведите одговарајућу ширину транспортне траке, спољни пречник ваљка, тип ваљка као што је корито, ударни, самоподешавајући или повратни, радно окружење, укупну количину и одредишни прикључак. Ако су доступни, нацрти оквира транспортера или постојеће димензије ваљака такође се могу обезбедити ради усклађивања са спецификацијама.

ИУФЕНГ глобалне контакт информације

Емаил: jayce@yuphengbelt.com

ВхатсАпп / ВеЦхат / Мобиле: +86 15318787602

Адреса фабрике:Село Ксиагоу, ЕТДЗ, Кингдао, Схандонг, Кина

View as

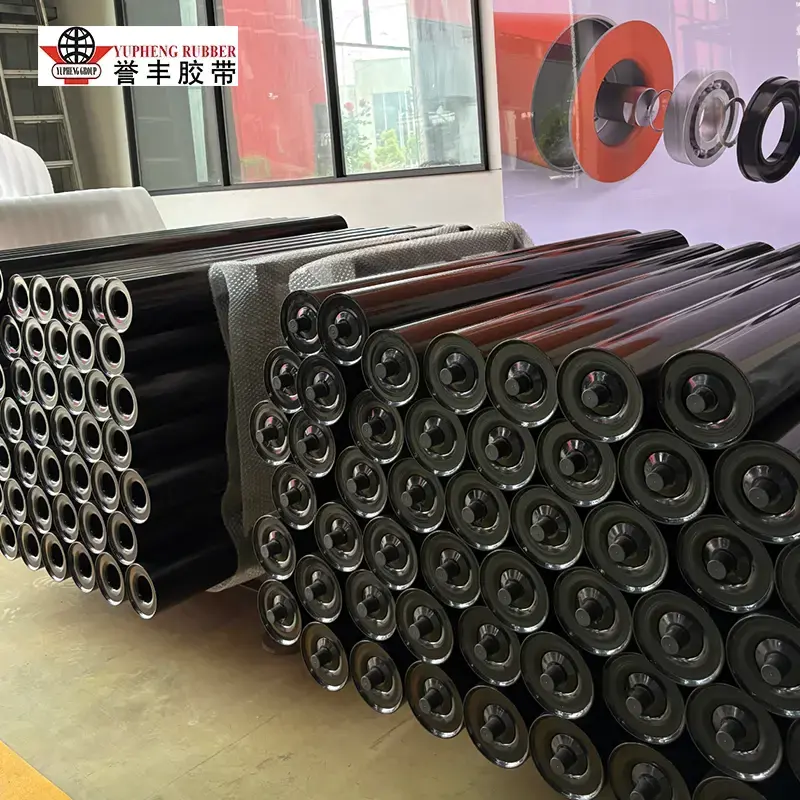

Троугхинг Идлер Роллер

Направљен за транспорт расутог материјала у тешким условима, ИУФЕНГ Роугхинг Идлер Роллер обезбеђује стабилну потпору траке и ношење терета за рударске, термоенергетске, цементне, житне и лучке транспортне системе. Произведен у складу са стандардима ЦЕМА, ИСО и МТ/Т 821, има вишеслојно лавиринтско заптивање за заштиту лежајева од прашине, воде и муља. Доступан у угловима од 20°, 35° и 45° за прилагођене захтеве транспорта.

Погледај још >> Пошаљи упит >>

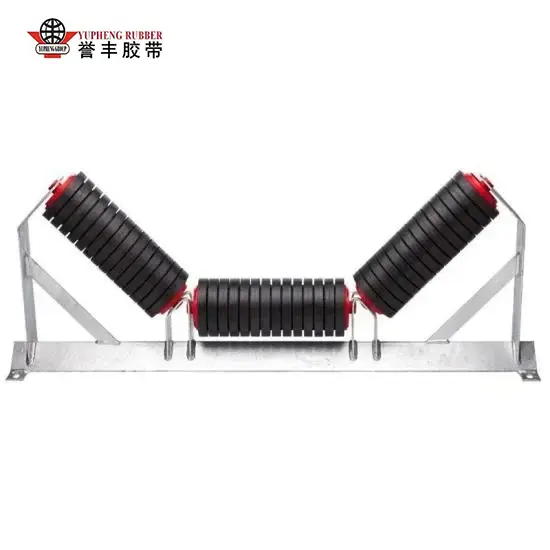

Идлер Роллер једнаке дужине

Симетрична потпора са три ваљка чини ИУФЕНГ прорезни ваљак једнаке дужине поузданим решењем за ношење транспортера расутих материјала. Дизајниран за рударство, топлотну енергију, цемент, житарице и луке, има вишеслојно лавиринтско заптивање за заштиту унутрашњих лежајева од прашине, воде и муља. Доступан са угловима од 20°, 35° и 45° за стабилан транспорт великог капацитета.

Погледај још >> Пошаљи упит >>

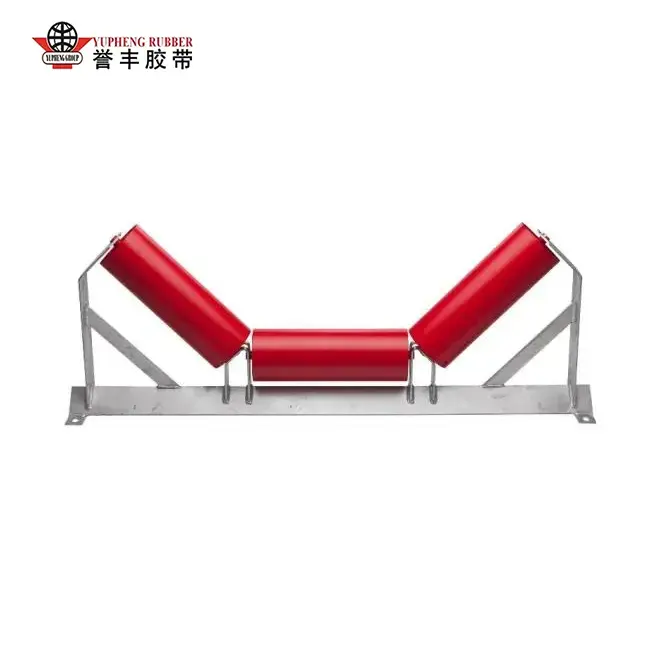

Ролер за тешке услове рада

Конструисан за транспорт расутог материјала велике тонаже, ИУФЕНГ Роллер за тешке услове рада има ојачани оквир лежаја са 3 ваљка и напредни систем заптивања за тешке рударске, енергетске, цементне и лучке средине. Са опцијама угла од 20°, 30°, 35° и 45°, подржава већи капацитет транспорта, док истовремено смањује просипање материјала и штити лежајеве од прашине, каше, слане магле и излагања топлоти.

Погледај још >> Пошаљи упит >>

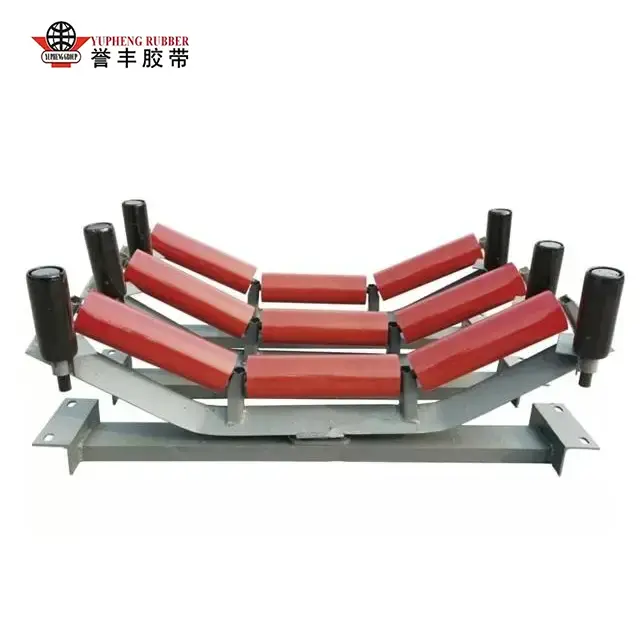

Самопоравнавајућа жлебова идлер
