Идлер Роллер једнаке дужине

Балансирана дистрибуција оптерећења је основна предност ИУФЕНГ котача једнаке дужине. Доступни у пречникима од 89–159 мм за ширине траке од 400–2400 мм, његова три ваљка једнаке дужине обезбеђују симетричну подршку каиша и помажу у смањењу неравномерног хабања ивица и просипања материјала. Свака јединица се подвргава тестовима ротације, удара, корозије и заптивања, са доступним ЦАД цртежима и узорком.

Дефиниција производа и комплетан ИУФЕНГ производни процес

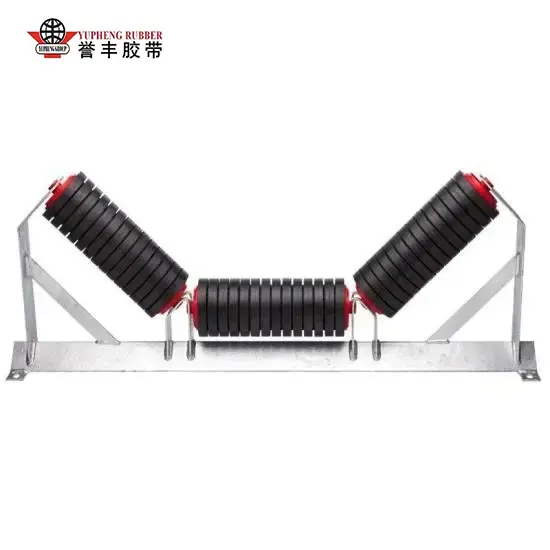

1. Идлер структура једнаке дужине

ИУФЕНГ Идлер једнаке дужине састоји се од три ваљка исте дужине и пречника постављена на интегрисани носач за штанцање. Један хоризонтални средишњи ваљак и два симетрична нагнута бочна ваљка формирају уравнотежен конкавни носећи профил за стабилан транспорт расутог материјала.

У поређењу са неједнаким клизачима који користе краће крилне ваљке, дизајн једнаке дужине пружа конзистентнији ослонац преко транспортне траке. Ово помаже у равномернијој расподели оптерећења и смањује локализовано оптерећење, неравномерно хабање каиша и потенцијално одступање каиша узроковано недоследним димензијама ваљка.

2. Ојачана конструкција за рад у тешким условима

ИУФЕНГ користи бешавне челичне цеви дебелог зида К235, интегралне осовине од чврстог угљеничног челика, ојачане хладно утиснуте конзоле и вишеслојне лавиринтске композитне двоструке уљне заптивке. ЦНЦ сечење, заваривање заштићено гасом и електростатички високотемпературни премаз против рђе примењују се да би се побољшала тачност димензија, чврстоћа структуре и отпорност на корозију.

Док неке јефтине полуге користе цеви са танким зидовима од 2,0–2,5 мм које се могу деформисати под дуготрајним тешким оптерећењима, ИУФЕНГ полуге једнаке дужине користе бешавне челичне цеви дебљине 3,5 мм. Двоструко заптивени лежајеви високе прецизности серије 6204, 6205 и 6306 доступни су у складу са захтевима оптерећења.

3. Прецизна ротација и стабилне перформансе трчања

Радијално отпуштање сваког ваљка се контролише унутар 0,5 мм, док се статички отпор ротације одржава на приближно 1,5–2,5 Н. Ове контроле производње помажу у постизању глатке ротације, ниског трења и смањене радне буке током континуираног транспорта.

Ојачана структура је погодна за захтевна окружења која укључују високу концентрацију прашине, високу влажност, прскање минералног муља и благу изложеност киселинама или алкалијама, пружајући стабилну подршку за дуготрајан рад транспортера.

4. Прилагођени материјали за различите примене

Поред стандардних челичних клизника једнаке дужине, ИУФЕНГ нуди специјализоване конфигурације укључујући ваљке отпорне на хабање са гумом, УХМВПЕ полимерне антикорозивне ваљке и опције осовине од нерђајућег челика.

Ове конфигурације се могу изабрати према абразивности материјала, условима корозије, изложености влази и захтевима транспортера. Све улазне сировине се подвргавају контроли хемијског састава и механичке чврстоће пре уласка у производњу како би се одржао доследан квалитет производње.

Аутентични подаци о дугорочним тестовима на терену

1. Шестомесечно испитивање подземног рудника угља

Технички тим ИУФЕНГ-а спровео је 6-месечни непрекидни радни тест на терену једнаке дужине у подземном руднику угља да би проценио његове дугорочне перформансе у захтевним условима транспорта. Тест је обухватио континуирани рад, оптерећење лежаја, издржљивост заптивања, заштиту појаса и контролу просипања материјала.

Тестно окружење:Коловоз подземног рудника угља са концентрацијом прашине ≥1200 мг/м³, температуром околине у распону од -10°Ц до +65°Ц, и 24-часовним непрекидним радом.

Једногрупно оптерећење лежаја:До 2.800 кг, руковање сировим угљем, сипком и мешаном рудом у расутом стању.

2. Верификовани резултати учинка

Век трајања:Пробни утоваривачи су акумулирали 32.600 стабилних радних сати, са забележеним радним веком 3-5 пута дужим од обичних танкосидних неједнаких дужина коришћених за поређење.

Трајност заптивања:Након 30 узастопних дана тестирања циркулације воденог распршивача и прашине под високим притиском, сви тестни узорци су показали нула заглављивања лежајева и нула унутрашњег цурења мазива.

Заштита појаса:Избалансирана структура ваљака једнаке дужине помаже у смањењу једностраног трења ивице између транспортне траке и ваљака, продужавајући укупан циклус замене траке до 40% под тестираним условима.

Проливање материјала:Са стандардним углом жлеба од 35°, тестирани систем равног отвора једнаке дужине постигао је измерену стопу изливања од 0,48%, у поређењу са 3,2% за паралелне равне клизнике и уторе неједнаке дужине под истом запремином транспорта.

Потпуна класификација производа и технички параметри

1. Стандардна једнака дужина 3-ваљна увлака за увлачење

Конфигурација опште намене за системе транспорта рударства, цемента, житарица и других расутих материјала. Стандардни углови корита укључују 20°, 30°, 35° и 45°.

2. Ударни пуфер једнаке дужине који се пробија

Дизајнирани за тачке утовара и додавања материјала, ови ваљци имају дебелу гуму која апсорбује удар руде која пада и смањује директан утицај на транспортну траку и структуру ваљака.

3. Аутоматски самоподешавајући жлеб једнаке дужине

Опремљен је потпорном структуром за корекцију одступања која помаже да се транспортна трака врати у њен нормалан радни положај, смањујући хабање ивица и потенцијално оштећење траке.

4. УХМВПЕ антикорозивни отвор једнаке дужине

Користи тело ваљка од УХМВПЕ полимера са опцијама осовине од нерђајућег челика за корозивна окружења као што су хемијска постројења, солана и постројења за третман отпадних вода изложена киселој, алкалној или сланој магли.

Табела стандардних техничких параметара

Стварни случајеви глобалних пројеката клијената

1. Монголски пројекат отвореног копа угља

Систем транспортера угља дужине 12 км са 1.200 мм широком траком за тешке услове рада и пројектованим капацитетом транспорта од 2.000 тона на сат раније је доживео преурањене кварове са неједнаком дужином утоваривача након приближно 6.000 радних сати.

ИУФЕНГ је испоручио прилагођено 35° ојачано заптивање. Иддле дужине жлебова са задебљаним зидовима цеви и побољшаним лавиринтским заптивачем. Након 18 месеци непрекидног рада на отвореном, пројекат је забележио нулту замену ваљака и нула пријављених кварова на ваљцима, док су месечни трошкови рада за одржавање смањени за приближно 65%.

2. Терминал за истовар обалне руде југоисточне Азије

Пројекат је укључивао континуирано истоваривање брода на отвореном и транспорт у складишту под јаком корозијом приобалне слане магле. ИУФЕНГ је испоручио УХМВПЕ антикорозивне иглице једнаке дужине са унутрашњим вратилима од нерђајућег челика.

Након две године непрекидног рада, испоручени ваљци нису показали никакав пријављени квар или блокаду лежаја, што је пружало поуздану подршку за дуготрајно руковање расутим материјалом на обали.

3. Домаћа линија за производњу цементног клинкера

Линија за производњу цементног клинкера са дневним капацитетом од 5.000 тона захтевала је ваљке за високотемпературни транспорт пепела у пећи и транспорт високоабразивног агрегата. ИУФЕНГ је испоручио гумиране држаче једнаке дужине како би се смањио удар и абразивни контакт између материјала који се транспортује, ваљака и транспортне траке.

Прилагођена конфигурација отпорна на ударце помаже у заштити површине транспортне траке, смањује абнормално хабање и продужава радни циклус транспортног система.

Кључне конкурентске предности у односу на обичне тржишне беспосличаре неједнаке дужине

Применљиви индустријски сценарији

ИУФЕНГ ваљак једнаке дужине је дизајниран за системе за транспорт расутог материјала који захтевају уравнотежену расподелу оптерећења, стабилну подршку каиша и поуздан дуготрајан рад. Различити материјали и конфигурације ваљака могу се одабрати у складу са радним окружењем.

1. Рударска индустрија

Погодно за отворене руднике угља, подземне транспортне системе руде гвожђа, руде злата и боксита, подржавајући транспорт тешких расутих материјала на велике удаљености под захтевним условима рада.

2. Термоелектране

Користи се за линије за довод угља, транспорт материјала за одсумпоравање кречњака и системе за транспорт котловског пепела и шљаке. Ојачана структура ваљака подржава континуирано руковање расутим материјалом.

3. Индустрија грађевинског материјала

Погодно за цементаре, каменоломе песка и каменог агрегата, линије за прераду шљунка и друге примене које укључују абразивне расуте материјале и континуирано транспортовање.

4. Луке и терминали за расуте терете

Дизајниран за системе за утовар, истовар и транспорт у складишту за угаљ, руду гвожђа, житарице и хемијске расуте терете. Различити материјали ваљака и заптивне конфигурације могу се изабрати за спољашње средине и окружења са високом влажношћу.

5. Хемикалија и производња соли

УХМВПЕ антикорозивни клизници једнаке дужине доступни су за апликације изложене киселини, алкалијама, сланој магли и другим корозивним условима, укључујући хемијска постројења, постројења за производњу соли и сродне системе за руковање материјалом.

6. Индустрија прераде житарица

Опције ваљака за ниско хабање и за храну погодне су за пшеницу, кукуруз, пиринач и друге системе за складиштење и транспорт расутих пољопривредних материјала, обезбеђујући глатку ротацију и стабилну подршку траке.

Фабричка професионална снага и осигурање квалитета

ИУФЕНГ води стандардизовану аутоматизовану производну радионицу површине 20.000 м² опремљену са више од 50 комплета ЦНЦ опреме за прецизну обраду. Са месечним производним капацитетом од до 80.000 покретних трака и 15 година посвећеног производног искуства, фокусирамо се на поуздана решења ваљака за рударство, цемент, луке, производњу електричне енергије, пољопривреду и друге индустрије транспорта расутих терета.

1. Производна способност

Наш производни систем интегрише ЦНЦ прецизну обраду, производњу ваљкастих цеви, машинску обраду вратила, заваривање, монтажу лежајева, заптивање и површинску обраду. Производни капацитет подржава и стандардне поруџбине ваљака и прилагођене спецификације за велике транспортне пројекте.

2. Сертификати квалитета и усклађеност

Наши производи са ваљцима се производе под контролисаним системом управљања квалитетом и подржавају захтеве ИСО 9001, МТ/Т 821 и ЦЕ. Извештаји о ревизији фабрике треће стране и документи о тестирању перформанси производа могу се обезбедити за пројекте квалификованих купаца.

3. Петостепена контрола квалитета

Наш КЦ процес обухвата улазну инспекцију сировог материјала, испитивање чврстоће полупроизвода заваривања, завршено тестирање отпора ротације ваљака, симулацију старења заптивања и коначну инспекцију паковања. Овај вишестепени систем инспекције помаже у одржавању доследне тачности димензија, перформанси заптивања и стабилности ротације у производним серијама.

4. CAD Engineering & Technical Support

ИУФЕНГ обезбеђује бесплатне ЦАД инжењерске цртеже за усклађивање пројекта, потврду инсталације и верификацију структуре транспортера. Наш технички тим може препоручити одговарајући пречник ваљка, угао корита, конфигурацију лежаја и димензије конзоле у ​​складу са ширином траке и условима транспорта.

5. Узорак и прилагођена производна услуга

Мале пробне поруџбине могу бити подржане испоруком узорка за отприлике 7 дана, у зависности од спецификација производа. Стандардне поруџбине за масовну производњу генерално захтевају 15–20 дана, док се прилагођене спецификације заказују према захтевима пројекта и сложености производње.

6. Глобална подршка након продаје

ИУФЕНГ обезбеђује даљинско техничко упутство за избор, инсталацију и рад ваљака. За квалификоване велике индустријске пројекте у иностранству, такође можемо да пружимо помоћ при усклађивању на лицу места како бисмо помогли клијентима да постигну поуздане перформансе транспортера.

Конверзија

Да ли тражите ваљак са дугим радним веком и мало одржавања да бисте надоградили свој систем транспортера за расути терет и смањили дугорочне трошкове рада? Контактирајте наш професионални инжењерски тим одмах да бисте се пријавили за бесплатне узорке производа, добили прилагођене техничке цртеже и фабрички директан велепродајни ценовник! Пружамо комплетно решење за усклађивање компоненти транспортера на једном месту за све ваше захтеве пројекта руковања материјалом.

ФАК Сецтион

1. П: Које су основне предности нашег клизног ваљка једнаке дужине у односу на ламеле неједнаке дужине?

О: Наша три идентична ваљка једнаке дужине остварују потпуно избалансирану дистрибуцију оптерећења, елиминишу једнострано напрезање траке и хабање ивица, смањују просипање материјала и значајно продужавају век трајања транспортне траке. 35° је најуниверзалнији стандардни угао погодан за већину рударских и цементних индустријских пројеката. Светлосни тип од 20° одговара транспорту лаког зрна, док је модел са дубоким коритом од 45° дизајниран за транспорт великог капацитета. ИУФЕНГ може подесити угао нагиба носача у потпуности према вашем цртежу дизајна транспортера.

2. П: Можемо ли да испоручимо антикорозивне полуге једнаке дужине за солане и фабрике за производњу хемијских производа?

О: Апсолутно. Пружамо три решења за заштиту од корозије: УХМВПЕ неметални полимер једнаке дужине, гумирани челик отпоран на хабање и отпоран на рђу и прилагођени угаоници унутрашње осовине од нерђајућег челика, који се могу прилагодити дуготрајним радним срединама које су корозивне са киселином, алкалијом и сланом маглом.

3. П: Шта су минимална количина поруџбине и стандардно време испоруке?

 О: МОК узорка пробног налога је 1 комад; масовна формална поруџбина МОК је 100 комплета. Стандардне залихе конвенционалне спецификације узастопних ланаца исте дужине могу се испоручити у року од 7 радних дана, док прилагођени нестандардни ваљак једнаке дужине захтева 15-20 дана периода производње.

4. П: Да ли су утичнице једнаке дужине у складу са међународним стандардима индустријског дизајна?

О: Сви готови производи су у потпуности у складу са ЦЕМА, ИСО, МТ/Т 821 и ДИН глобалним индустријским стандардима, комплетни званични извештаји о тестирању су приложени за прекогранично извозно царињење.
