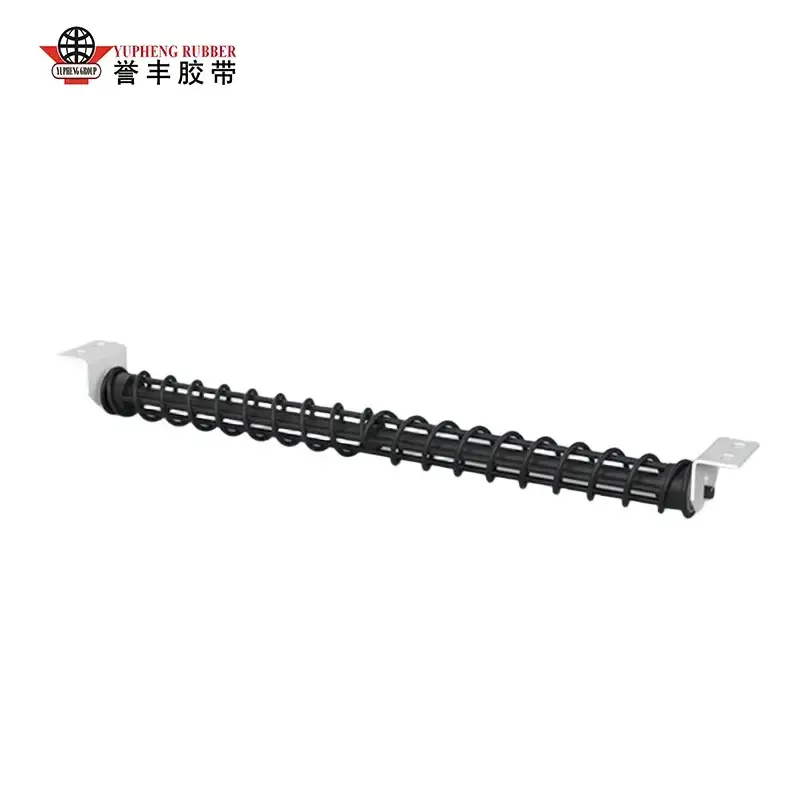

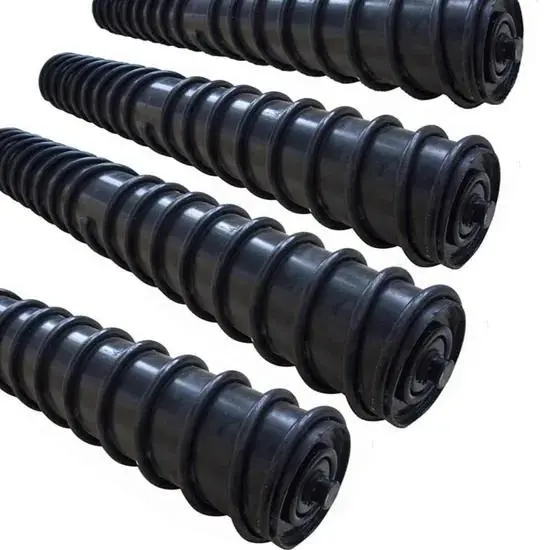

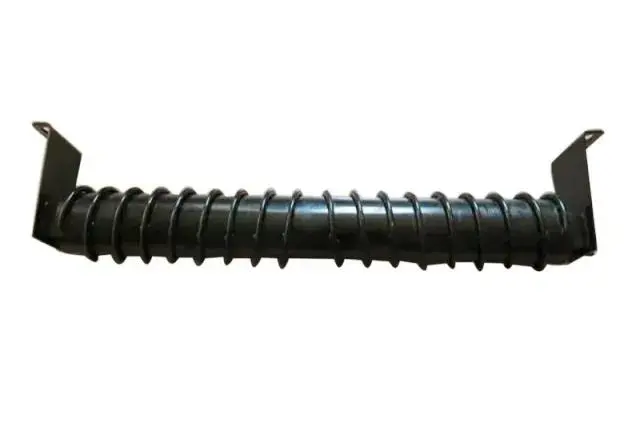

Спирални повратни ваљак

ИУФЕНГ се специјализовао за производе из серије самочистећих покретних трака високих перформанси, са основном производном базом и аутоматизованом радионицом која се налази у индустријском кластеру професионалних транспортних машина Северне Кине. Бренд интегрише спирални структурални дизајн против пријањања, сирове материјале високе чврстоће отпорне на хабање и технологију вишеканалног лабиринта заптивања у сваки спирални повратни ваљак.

Основне информације о тесту

ИУФЕНГ је спровео шестомесечни тест непрекидног рада на терену како би проценио дугорочне перформансе свог спиралног повратног окретног ваљка под захтевним условима транспортне траке на повратној страни. Тест је обухватио више индустријских окружења, укључујући подземну експлоатацију угља, транспорт цементног клинкера, истовар минералног праха у луци и транспорт пепела топлотне енергије.

Тестни сценарији су укључивали услове високе прашине, високе влажности, блатњаве и лепљиве материје, са просечно 4–9 кг заосталог лепљивог рудног праха, блата и пепела причвршћеног за сваки квадратни метар повратног појаса. Ови услови су одабрани да репродукују уобичајене проблеме пријањања материјала који се срећу у континуираном индустријском транспорту.

Резултати испитивања су потврдили да за покретне покретне траке на повратној страни које раде са лепљивим материјалима само основна носивост није довољна. Перформансе аутоматског отпуштања материјала, способност против приањања и стабилност праћења каиша су критични за одржавање глатког рада повратног појаса. Ови захтеви за перформансе чине основну логику дизајна ИУФЕНГ Идлер Роллер-а.

Тест перформанси самочистећих спиралних конструкција

Упоредни теренски тест у условима лепљивих материјала

ИУФЕНГ је спровео двонедељни упоредни теренски тест између спиралног повратног и обичних ваљака са глатким вратима под идентичним условима транспортовања лепљивог пепела. Резултати испитивања су показали значајне разлике у контроли адхезије материјала и захтевима одржавања.

Уобичајени глатки повратни покретни ваљци развили су неравномерно накупљање материјала на површини ваљка након 8-12 сати непрекидног рада. Нагомилани лепљиви материјали су формирали неправилне избочине, узрокујући проблеме са девијацијом каиша и захтевајући ручно чишћење сваких 12 сати. Свако заустављање чишћења трајало је отприлике 18–22 минута, повећавајући оптерећење одржавања и смањујући доступност транспортера.

ИУФЕНГ Идлер Роллер усваја симетричну двоструку спиралну структуру лета. Током ротације ваљка, спирална површина континуирано уклања преостале лепљиве материјале и води их од центра траке ка обе стране. Након 30 дана непрекидног рада, није примећено очигледно накупљање материјала на површини ваљка, што елиминише потребу за честим ручним чишћењем.

1. Дизајн симетричног двосмерног спиралног лета у облику слова С

Челични спирални лет високе чврстоће је прецизно заварен према путањи контакта ремена. Двосмерна спирална структура генерише избалансирану бочну силу гурања материјала, равномерно преносећи лепљиве остатке ка обе ивице траке без изазивања концентрисане абразије или оштећења гуменог слоја транспортне траке.

2. Вишеслојни лавиринтски композитни систем заптивања

Унутрашња троканална најлонска лавиринтска заптивка у комбинацији са спољним гуменим прстеном отпорним на прашину ствара вишестепену заштитну структуру. Овај дизајн ефикасно блокира прашину из рудника, мутну воду и фини пепео да уђу у шупљину лежаја, спречавајући уобичајене кварове као што су заглављивање лежајева и блокада ротације ваљка узрокована контаминацијом материјала.

3. Концентрична уравнотежена структура расподеле тежине

Аутоматизована ЦНЦ технологија стругања контролише концентричност цеви са ваљцима у оквиру укупног излаза индикатора од 0,3 мм. Оптимизован дизајн динамичке равнотеже одржава амплитуду ротационих вибрација испод 0,8 мм током рада транспортера велике брзине, смањујући додатни губитак затезања траке и смањујући непотребну потрошњу енергије транспортног система.

Испитивање отпорности на прашину, блато и отпорност на корозију

Услови испитивања симулације животне средине

ИУФЕНГ спирални повратни ваљак је дизајниран за спољашње и подземне мокре транспортне средине. Његове перформансе заптивања и отпорности на корозију су верификоване кроз професионална симулација животне средине.

Тест је симулирао континуирано прскање блатњаве воде са протоком воде од 9 мм/сат, у комбинацији са излагањем минералној прашини високе концентрације. Узорци су радили непрекидно 40 минута узастопно у овим тешким условима да би се проценила поузданост заптивања и перформансе заштите од корозије.

Верификовани резултати теста

Након тестирања, шупљина лежишта је остала потпуно сува без инфилтрације воде или прашине. Топло поцинкована шкољка ваљка и спирални лет одржавају нетакнутим антикорозивним премазом без љуштења или оштећења површине. Отпор ротације лежаја се повећао за само 3% након теста, без застоја ваљка или квара у ротацији.

Ова стабилна заптивна и антикорозивна својства омогућавају ИУФЕНГ Идлер Роллер-у да поуздано ради у кишним отвореним лукама, подземним рудницима богатим водом и окружењима за прање цемента. Дизајн ефикасно смањује ризик од гашења и трошкове замене узроковане рђом, нагомилавањем материјала и оштећењем лежаја.

Интелигентно поређење против девијације и ефикасног рада

Континуираним оптерећењем на лицу места и тестирањем рада, ИУФЕНГ спирални повратни ваљак остварује 40% већу свеобухватну ефикасност рада од обичних глатких клизних кола, са специфичним упоредним подацима приказаним у табели испод:

Верификовани стандардни технички параметри производа

1. Роллер Схелл Сировина

ИУФЕНГ Идлер Роллер користи К235 високо прецизну бешавну ЕРВ цев од угљеничног челика као материјал омотача ваљка. Свака цев се подвргава строгој инспекцији сировина пре производње и добија топло поцинковани антикорозивни третман како би се побољшала отпорност на хабање, отпорност на ударце и дугорочна поузданост рада на отвореном и под земљом.

2. Одговарајући опсег ширине транспортне траке

Стандардни Идлер Роллер подржава транспортне траке ширине од 400 мм до 2000 мм, покривајући лаке, средње и тешке системе за транспорт расутог материјала.

3. Стандардне опције спољног пречника ваљка

Доступни стандардни пречници ваљака укључују Φ89мм, Φ108мм, Φ133мм, Φ159мм, Φ168мм и Φ219мм. Специјално прилагођавање пречника је доступно према структури транспортера и оперативним захтевима.

4. Капацитет статичког оптерећења једног ваљка

Максимална статичка носивост једног ваљка достиже 1500 кг, испуњавајући захтеве система транспорта на велике удаљености који рукују тешким материјалима као што су минерална руда, угаљ и расути индустријски материјали.

5. Одговарајућа дебљина транспортне траке

Ваљак је компатибилан са транспортним тракама дебљине од 3 мм до 18 мм, укључујући стандардне гумене транспортне траке, рударске траке отпорне на пламен и транспортне траке за цемент отпорне на хабање.

6. Опсег прилагођавања радне температуре

ИУФЕНГ спирални повратни ваљак одржава стабилан рад од -40°Ц до +65°Ц, што га чини погодним за нискотемпературна окружења за рударство на отвореном и индустријске производне линије на високим температурама.

7. Стандардна нето тежина једног ваљка

Стандардна нето тежина се креће од 6,2 кг до 28,7 кг у зависности од пречника ваљка, ефективне дужине и конфигурације структуре.

8. Стандардна конфигурација лежаја

Ваљак има Ц3 клиренс ЗЗ штитне кугличне лежајеве са дубоким жљебовима са ниским отпором ротације, толеранцијом на термичко ширење и пуњењем масти без одржавања како би се подржао стабилан рад током сервисног циклуса.

Случајеви апликација за стварне индустријске кориснике на лицу места

1. Апликација за повратни транспортер из рудника угља

Корисник подземног рудника угља је раније искусио честе повратне заглављивања у празном ходу узроковане нагомилавањем влажног угљеног муља и каменог праха. Ови кварови су резултирали девијацијом каиша, поновљеним прекидима производње и високим трошковима ручног чишћења.

Након замене традиционалних повратних утоваривача са ИУФЕНГ идлер ваљцима, транспортни систем је радио непрекидно шест месеци. Дневне смене ручног чишћења су елиминисане, грешке одступања каиша су смањене за више од 70%, а месечни трошкови замене празног хода су смањени за преко 55%. Решење је такође смањило безбедносне ризике подземног одржавања узроковане честим ручним чишћењем опреме.

2. Примена транспортера за расуте минерале у обалској луци

Обални терминал за руду који је радио под континуираном изложеношћу киши и условима магле морске соли раније је патио од брзе корозије ваљака и акумулације минералног праха. Традиционални глатки повратни клизници изазвали су накупљање површине које је изгребало скупе транспортне траке.

Након усвајања ИУФЕНГ спиралних повратних идлер ваљака са топло поцинкованим омотачем и самочистећим спиралним структурама, проблеми пријањања материјала су значајно смањени. Једна серија испоручених ваљака је непрекидно радила више од осам месеци без замене, одржавајући стабилне перформансе у тешким морским окружењима.

3. Примена за транспорт лепљивог пепела у фабрици цемента

Велика база за производњу цемента суочила се са озбиљним повратним приањањем ваљака узрокованим влажним пепелом клинкера. Пре замене, тимови за одржавање морали су да ручно чисте повратне ваљке сваке смене, стварајући велику потрошњу радне снаге и честе застоје транспортера.

Након уградње ИУФЕНГ Идлер Роллерс, спирална структура аутоматски уклања накупљање пепела током рада. Трошкови рада на чишћењу смањени су за отприлике две трећине, док је смањено хабање траке помогло да се продужи век трајања транспортне траке.

Пет основних конкурентских предности

1. Реалне индустријске перформансе тестиране на терену

Сви подаци о ефикасности чишћења, перформансама против девијације и веку трајања верификовани су континуираним тестирањем рада индустријског транспортера. ИУФЕНГ се фокусира на перформансе практичне примене, а не на теоријске параметре.

2. Симетрична двострука спирална самочистећа структура

Двосмерни спирални дизајн континуирано уклања лепљиве материјале док одржава уравнотежен контакт каиша. Смањује учесталост девијације траке, спречава локално хабање траке и побољшава стабилност транспорта у условима влажног и лепљивог материјала.

3. Вишеканално заптивање и заштита од корозије

Комбинација лабиринт композитног заптивања и топло поцинковане површинске заштите спречава прашину, блатну воду и корозивне материјале да оштете унутрашње лежајеве, подржавајући дуготрајан рад без одржавања.

4. Интегрисани дизајн за ниже оперативне трошкове

Смањењем нагомилавања материјала, учесталости чишћења, замене ваљака и оштећења траке, ИУФЕНГ спирални повратни ваљак помаже купцима да смање укупне трошкове одржавања транспортера и побољшају ефикасност производње.

5. Професионална фабричка контрола квалитета

ИУФЕНГ управља аутоматизованим радионицама за сечење, заваривање, монтажу и тестирање према ИСО9001 стандардима управљања квалитетом. Сваки готов ваљак се подвргава инспекцији укључујући испитивање концентричности, испитивање отпорности на ротацију и верификацију перформанси заптивања пре отпреме.

Одговарајући сценарији индустријске примене

1. Рударски транспортни системи

Погодан за подземне и отворене руднике угља који транспортују влажни угљени муљ, прах и блатњаве минералне материјале где се често јавља повратна адхезија траке.

2. Преношење расутог материјала у обалској луци

Дизајниран за минерални прах, руду гвожђа, песак и друге расуте материјале који се транспортују у влажним морским срединама са ризиком од корозије слане магле.

3. Цементна, металуршка и термоенергетска индустрија

Применљиво на лепљиви пепео, остатке клинкера, шљаку из пећи и друге индустријске материјале који се лако акумулирају на конвенционалним повратним ваљцима.

4. Постројења за прераду минерала и агрегата

Погодно за транспортне системе за мокро блато, песак и агрегате за обраду минерала који захтевају континуиране перформансе самочишћења.

5. Транспортни системи са честим проблемима пријањања

Идеалан за било коју секцију повратног транспортера који пати од накупљања материјала, одступања траке, честих захтева за чишћењем и кратког века трајања ваљка.

Зашто одабрати ИУФЕНГ?

Поуздано решење за самочистеће транспортне траке професионалног произвођача

ИУФЕНГ Спирал Ретурн Идлер Роллер интегрише прецизну спиралну структурну технологију, проверено искуство индустријске примене и стандардизовану фабричку контролу квалитета. Дизајниран за окружења за транспорт лепљивог материјала, помаже у елиминисању накупљања материјала, смањењу проблема са девијацијом траке и минимизирању непланираних застоја транспортера.

Директно снабдевање фабрике и прилагођена подршка

Као професионални произвођач компоненти за транспортне траке, ИУФЕНГ обезбеђује директно фабричко снабдевање, прилагођене спецификације, техничке консултације и услуге усклађивања апликација за глобалне интеграторе система за расути транспорт.

Побољшајте поузданост транспортера уз ИУФЕНГ

Изаберите ИУФЕНГ Идлер Роллер да бисте постигли перформансе аутоматског самочишћења, поуздану заштиту од корозије и стабилан рад повратне траке за захтевне индустријске транспортне примене.

ФАК

П1: Која је разлика између глатког повратног и спиралног повратног клизног ваљка?

Обичне глатке повратне утичнице пружају само основну потпору каиша. Лепљиви материјали могу лако да се акумулирају на површини ваљка, узрокујући одступање траке и честе потребе за чишћењем.

ИУФЕНГ Идлер Роллер користи двосмерну спиралну структуру за континуирано уклањање остатака материјала током рада, одржавајући контактну површину каиша чистијом и смањујући проблеме са одступањем узрокованим нагомилавањем материјала.

П2: Како проверити квалитет спиралног повратног окретног ваљка пре куповине?

Купци треба да се фокусирају на три кључне тачке:

1. Квалитет спиралног заваривања

Спирални лет треба да буде чврсто заварен за шкољку ваљка како би се избегло попуштање током дуготрајног рада.

2. Заптивна структура

Поуздан ваљак треба да користи вишеслојно лавиринтско заптивање уместо једноставних прстенова за прашину како би се спречило да прашина и вода оштете лежај.

3. Третман против корозије

Топло поцинковане шкољке ваљака обезбеђују бољу отпорност на корозију за спољашња, рударска и влажна индустријска окружења.

П3: Који материјали су доступни за спиралне летеће структуре?

1. Спирални лет од угљеничног челика

Пружа високу отпорност на хабање и отпорност на удар, погодан за рударство, луке, цементаре и друге тешке примене.

2. Гумени спирални лет

Обезбеђује мекши контакт са траком и погодан је за транспорт са малим теретом. Међутим, има мању отпорност на високе температуре и јаку абразију.

Контактирајте ИУФЕНГ

Контактирајте ИУФЕНГ за техничке листове, прилагођене цртеже, тестирање узорака и фабричке директне цене за решења спиралног повратног ваљка.
